Loop Detector BEA MATRIX Sencillo 110VAC
— Accesorios para portones
Detector de Lazo Magnético BEA MATRIX Sencillo 110VAC
La familia de detectores de lazo inductivo BEA MATRIX está diseñada específicamente para aplicaciones de detección de vehículos en entornos industriales de alta exigencia. Este modelo sencillo operado a 110-120 VAC garantiza un control de acceso vehicular sumamente preciso. Es la solución ideal para asegurar el correcto funcionamiento de talanqueras y portones automáticos sin interrupciones operativas.
Certificado bajo los estándares UL 508, este dispositivo ofrece características avanzadas como el aumento automático de sensibilidad (ABS). Su configuración es rápida y directa, permitiendo ajustar los parámetros esenciales mediante el uso de dos potenciómetros integrados en el panel frontal. Además, su diseño compacto se integra fácilmente en cualquier caja de control existente para modernizar instalaciones de acceso.
-
Voltaje: 110-120 VAC.
-
Dos potenciómetros.
-
Equipo listado UL 508.
-
Para lazo sencillo (Single loop).
— Accesorios para portones eléctricos
Control Vehicular Inteligente y de Alta Precisión
Maximiza la eficiencia de tu estacionamiento con un sensor que ofrece pulso en la entrada y pulso en la salida para la detección de presencia de cualquier masa metálica rodante. El detector BEA MATRIX responde en tan solo 25 ms, garantizando una reacción casi instantánea ante cualquier automóvil o camión de carga pesada en tránsito. Además, su capacidad de adaptación automática lo hace resistente a fluctuaciones y es una herramienta indispensable para direccionalidad y secuenciación de vehículos. Toda su electrónica está estrictamente protegida por un aislamiento de transformador y eficientes diodos Zener.
Tiempo de reacción
25 ms
Rango de frecuencia
20 a 130kHz
Inductancia
20 a 1000µH
Tiempo de presencia
1min – ∞

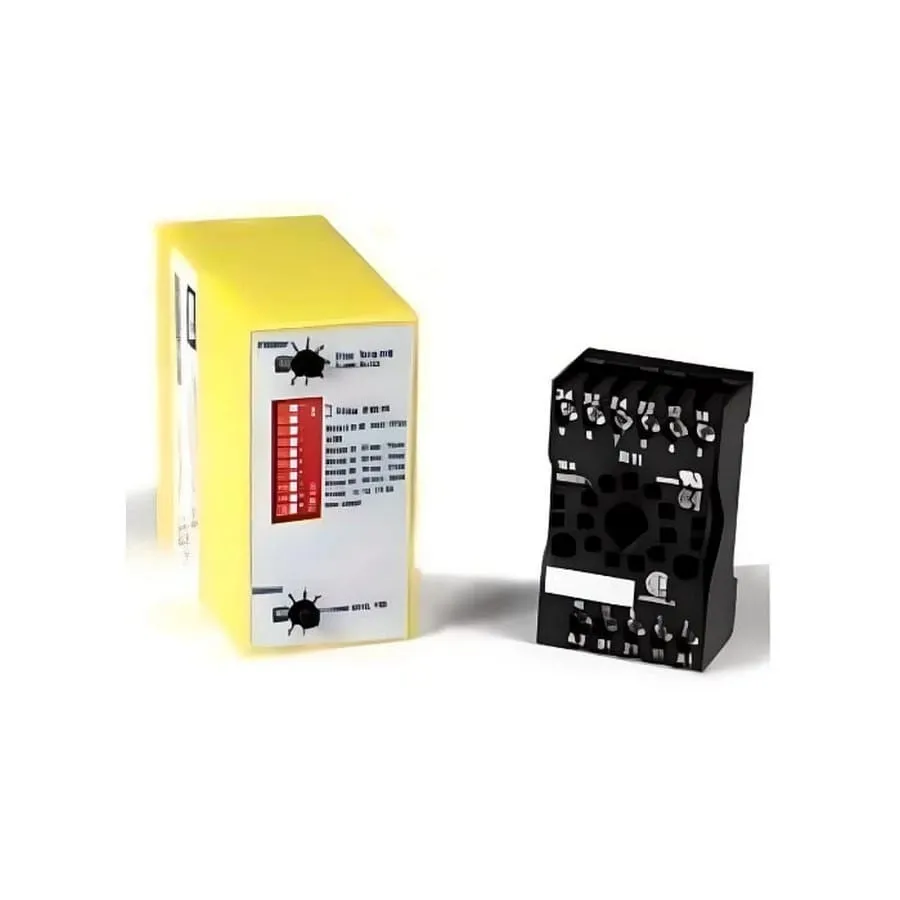

El detector de lazo BEA MATRIX modelo 10MATRIXIIS110 es un dispositivo de nivel industrial diseñado para brindar lecturas infalibles de forma constante en todo momento. Cuenta con un conector estándar macho de 11 pines (86CP11) que facilita en gran medida su acople a los sistemas de control de barreras más comunes del mercado. Su función principal es enviar una señal a la barrera o portón cuando un vehículo altera el campo magnético del lazo enterrado en el asfalto. Gracias a sus prácticos indicadores LED integrados, el técnico instalador puede verificar visualmente el estado de la energía y del lazo en tiempo real. Todo esto se encuentra empaquetado en un equipo sumamente liviano que pesa apenas 7 onzas de forma neta.
A nivel netamente operativo, este detector ofrece dos salidas de relé que otorgan una enorme versatilidad técnica para enviar comandos simultáneos a diferentes dispositivos de seguridad. Estas salidas pueden configurarse fácilmente para emitir pulsos cortos y precisos de 100 ms o 500 ms según los requerimientos del controlador de la barrera. Además, su consumo de energía general es sumamente eficiente y ecológico, manteniéndose por debajo de los 2.5 W durante las extensas jornadas de trabajo continuo. Su impresionante capacidad para soportar un amplio rango de inductancias asegura total compatibilidad con geometrías de lazo de piso muy variadas y atípicas. Esto lo hace ideal para instalaciones personalizadas, garantizando un funcionamiento estable y reduciendo mantenimientos por falsas lecturas.
La extraordinaria durabilidad del detector BEA MATRIX está asegurada por su capacidad de ingeniería para operar en temperaturas extremas que oscilan entre los -30 °C y los 70 °C. Su carcasa exterior cuenta con un grado de protección IP40, resguardando diligentemente los delicados componentes internos electrónicos del polvo general que entra al gabinete. Los instaladores profesionales valoran profundamente su tiempo de configuración máximo en el encendido, el cual toma tan solo 8 segundos para estabilizar el canal. Este dispositivo no solo cumple con las exigentes normas de la FCC, sino también con diversas y muy estrictas directivas de compatibilidad electromagnética del continente europeo. Es la elección profesional e indiscutible para quienes buscan un control absoluto del tráfico sin fallos ni molestas interrupciones diarias.
— Aplicaciones
Aplicaciones Ideales para el Detector BEA MATRIX
-

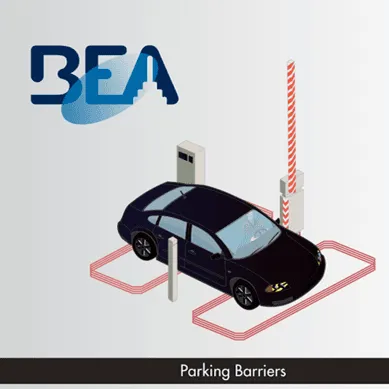

Barreras de estacionamiento Garantiza que la talanquera se abra a tiempo y la sostiene abierta para aplicaciones de entrada y salida, evitando peligrosos impactos sobre el capó.
-
Portones industriales Es ideal para automatizar la apertura de puertas industriales pesadas ante la detección precisa de vehículos de trabajo o enormes camiones de carga logística.
-
Sistemas direccionales y peajes Su capacidad para emitir pulsos configurables en la entrada y en la salida lo hace perfecto para aplicaciones de secuenciación vehicular y dirección.
-
Control de puertas rápidas Agiliza drásticamente la logística en bodegas al detectar de forma inmediata a los vehículos mediante su tiempo de respuesta ultrarrápido de apenas 25 ms.
Integra la Mejor Detección Vehicular en tus Proyectos
No arriesgues la integridad de tus barreras con equipos de baja calidad; asegura aperturas precisas y libres de fallos utilizando sensores de primer nivel. Nuestro equipo de ingenieros en Innomatik está listo para brindarte el respaldo técnico que necesitas en tu instalación.
Información Técnica y Funcionalidad del Producto
El detector BEA MATRIX opera inyectando una frecuencia de energía en un cable de lazo, generando un campo magnético constante que oscila precisamente entre los 20 kHz y 130 kHz. Cuando un vehículo cruza e ingresa a este campo, la gran masa metálica altera la inductancia, lo cual es interpretado instantáneamente por el módulo electrónico del dispositivo. El equipo cuenta con un sistema de sintonización completamente automático que simplifica enormemente la puesta en marcha inicial en la obra por parte del operario. Para evitar molestas interferencias de radiofrecuencia en sitios donde hay múltiples lazos instalados cerca, este modelo sencillo dispone de 4 pasos de frecuencia seleccionables. Además, su sensibilidad inductiva (AL/L) es finamente ajustable en un rango que va de 0.005% a 0.5%, permitiendo una calibración maestra y exacta para detectar cualquier vehículo ligero o pesado.
En el apartado técnico de las salidas, el módulo incorpora dos contactos de cambio de potencial libre para enviar comandos y señales de forma simultánea al cuadro de mando central. Estos potentes relés de conmutación soportan un voltaje máximo de contacto de 230 VAC y resisten una corriente operativa de hasta 5 A, asegurando compatibilidad global. La estabilidad eléctrica del equipo es superior al estándar del mercado, ya que incluye protecciones internas vitales como diodos de fijación de descarga de gas frente a picos. El tiempo de configuración posterior a cualquier ajuste manual de los potenciómetros es extremadamente rápido, tomando como máximo 2 segundos por cada canal activo. Por último, sus medidas sumamente compactas de 1.5 pulgadas de ancho, 3 pulgadas de alto y 3 pulgadas de profundidad optimizan al máximo el espacio dentro del tablero.
Soporte técnico
Asistencia post-venta
Garantía oficial
Calidad 100% garantizada
Pago 100% seguro
Compra con confianza aquí
Profesionales avalados
Equipo técnico certificado
Especificaciones técnicas detalladas
-
Alimentación y Frecuencia Opera eficientemente con una alimentación eléctrica directa de 110-120 VAC ±10% y requiere una frecuencia de red de potencia que oscile entre 48 y 62 Hz.
-
Conectividad de Base Utiliza una conexión trasera de tipo macho de 11 pines (estándar de la industria 86CP11) para garantizar un montaje a base sumamente rápido y firme.
-
Señalización Visual LED Incorpora brillantes indicadores LED frontales donde el color verde señala el estado de la energía y el color rojo indica el estado de activación del lazo.
-
Relés de Salida de Control Se encuentra equipado con dos salidas de relé que ofrecen contactos de cambio libres de potencial, soportando fluidamente cargas de hasta 5 A resistivos.
-
Aislamiento y Protecciones Múltiples Dispone de un transformador de aislamiento exclusivo de lazo, junto a diodos Zener para proteger el circuito integralmente frente a peligrosas sobretensiones.
Preguntas Frecuentes
¿Este detector de lazo sirve para conectarse a corriente de 24V?
Este modelo en particular (10MATRIXIIS110) está diseñado y calibrado de forma exclusiva para operar conectado a un voltaje de 110-120 VAC en la obra. Si tu sistema de automatización o tarjeta madre provee energía de 24V, deberás adquirir la versión correspondiente (12-24 VAC/VDC) dentro de la misma familia de productos MATRIX. Conectar este equipo a un voltaje inadecuado podría dañar irreversiblemente sus componentes electrónicos, fundir las protecciones internas y dejar sin funcionamiento el control vehicular.
¿Cómo sé si el detector está encendido y funcionando correctamente?
El panel frontal del detector incluye luces indicadoras LED de alta luminosidad que son muy fáciles de interpretar durante el proceso de instalación y el uso rutinario. El LED de color verde iluminado confirma de manera constante que el equipo está recibiendo la energía de red de manera adecuada y segura. Por su parte, el LED de color rojo se encenderá exclusivamente para mostrar el estado del lazo, lo cual ocurre únicamente cuando un vehículo altera el campo magnético del sensor enterrado.
¿Se puede ajustar de alguna forma el tiempo que el pulso de salida dura activo?
Sí, el detector BEA MATRIX es una herramienta altamente configurable, diseñada específicamente para adaptarse a los requerimientos técnicos del controlador de la barrera de acceso. El instalador certificado puede ajustar de forma manual el tiempo del pulso de salida para que este tenga una duración exacta de 100 ms o de 500 ms. Además de esto, el tiempo de presencia de la detección sobre el área se puede parametrizar de manera fluida desde un mínimo de un minuto hasta un tiempo que alcance el infinito.
¿Qué pasa si instalo otro detector cerca para el carril vecino, no habrá interferencia magnética?
La moderna familia de detectores BEA MATRIX está plenamente preparada para evitar cualquier problema de diafonía en instalaciones complejas de múltiples carriles muy cercanos. El modelo de lazo sencillo cuenta con un avanzado sistema que ofrece 4 pasos de frecuencia configurables y seleccionables por el usuario instalador. Al asignar una frecuencia de trabajo diferente a cada detector cercano dentro del rango de 20 kHz a 130 kHz, se anula y previene por completo el cruce de señales entre ambos dispositivos.
