Tarjeta electrónica Ditec LCU40HJ
— Talanqueras vehiculares

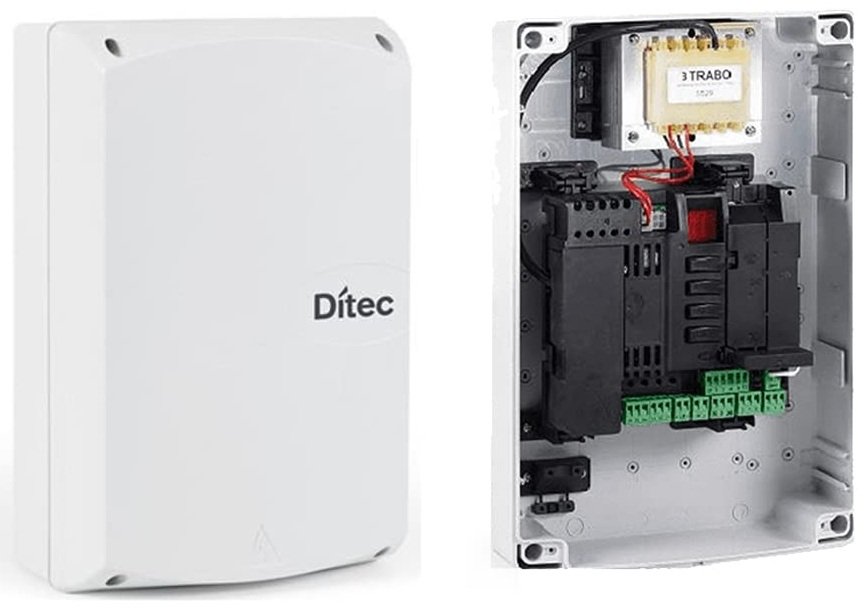

Tarjeta Electrónica Ditec LCU40H: Potencia y Precisión
La tarjeta electrónica Ditec LCU40H es un cuadro de control avanzado diseñado para gestionar de forma eficiente uno o dos motores de 24 Vcc en cancelas batientes pesadas. A diferencia de los modelos estándar, esta versión está concebida para soportar motores de hasta 12 A, brindando un rendimiento excepcional en instalaciones de alto tráfico. Su diseño permite configurar la posición y la velocidad en todo momento gracias a su display integrado y sus botones de navegación.
Este equipo prioriza la seguridad operativa mediante la implementación de un encoder virtual que controla electrónicamente y de forma constante las fuerzas de impacto reales. Ante la detección inmediata de obstáculos, el sistema inteligente garantiza la detención del automatismo o la inversión del movimiento, evitando daños graves. Además, cuenta con la prestigiosa certificación TÜV Rheinland bajo las normativas EN ISO 13849-1 y 2, garantizando su absoluta fiabilidad industrial.
-
Para 1 o 2 motores batientes de 24 Vcc de hasta 12 A.
-
Encoder virtual integrado para la detección de obstáculos.
-
Registro de datos ampliado mediante tarjeta MicroSD.
-
Certificación de seguridad internacional TÜV Rheinland.
— Barreras Vehiculares Ditec
Diagnóstico Avanzado y Ahorro Energético Garantizado
La LCU40H no solo es muy potente, sino que es altamente inteligente, incorporando una función GREEN Mode que limita drásticamente el consumo en standby a menos de 1 W. Adicionalmente, ofrece una tarjeta electrónica completamente desmontable que facilita el conexionado del técnico y permite la inserción de las baterías en la parte posterior. Para resolver problemas rápidamente, incluye un diagnóstico en profundidad que registra cada evento operativo en una tarjeta MicroSD extraíble. Estos valiosos datos pueden ser visualizados y analizados con gran exactitud en un PC utilizando el software de servicio Amigo. Esto asegura procesos de mantenimientos rápidos, precisos y menos costosos a largo plazo para el proyecto.
Corriente máxima
12 A
Alimentación
230 Vca
Grado de protección
IP55
Dimensiones
238x357x120 mm
El cuadro electrónico Ditec LCU40H es la solución definitiva para proyectos de automatización que emplean motores robustos, siendo totalmente compatible con las líneas de alta exigencia PWR50H, CUBIC, DOR y ARCBH. Su versátil placa base dispone de conectores específicos para incorporar módulos de control avanzados, como la apertura de la puerta vía Bluetooth mediante smartphone y la gestión de credenciales. Además, su tecnología de autoaprendizaje permite regular los parámetros de funcionamiento vitales en solo dos pasos a través de su menú guiado. Todo el sistema está contenido en un gabinete de 238 x 357 x 120 mm que protege eficazmente los componentes contra el polvo y el agua. Es, sin duda, un salto cualitativo absoluto en la gestión de accesos vehiculares de alta demanda continua.
La versatilidad técnica de este equipo destaca enormemente por su total compatibilidad con sistemas de energía híbrida y baterías de respaldo para garantizar un servicio ininterrumpido. El controlador opcional puede gestionar instalaciones alimentadas puramente con paneles solares, decidiendo en todo momento qué tipo de energía es mejor usar para lograr una operación 100% autónoma en sitios apartados. En el apartado de seguridad de obra, el cuadro evalúa la fuerza operativa permitiendo un uso seguro sin requerir obligatoriamente de bordes sensibles activos, agilizando mucho la instalación. La placa central puede actualizar su firmware fácilmente a través de su puerto USB o ranura MicroSD, manteniéndose siempre vigente. Finalmente, su módulo receptor de 433 MHz es extraíble, permitiendo al instalador el paso inmediato a frecuencias de 868 MHz si hay interferencias.
A nivel netamente operativo, el equipo gestiona con una precisión milimétrica la velocidad del brazo, incluyendo la regulación independiente del tiempo de aceleración, frenada suave y espacio de ralentización. El cuadro permite incorporar funciones operativas esenciales como la apertura parcial para pasos peatonales, utilizando un mando a distancia estándar o un selector de llave externo instalado en el muro. También incluye la gestión inteligente de cierre automático y contactos específicos para indicar de manera remota el estado actual de la cancela al administrador. La tarjeta principal provee un voltaje auxiliar de 24 Vcc (0,5 A directo) para poder alimentar periféricos externos como fotocélulas, radares y luces intermitentes de advertencia. Para operar sin problemas en el invierno extremo, su sistema NIO anticongelación protege los componentes y motores trabajando eficientemente a -35°C.
— Aplicaciones
Aplicaciones y Entornos de Uso de la LCU40H
-

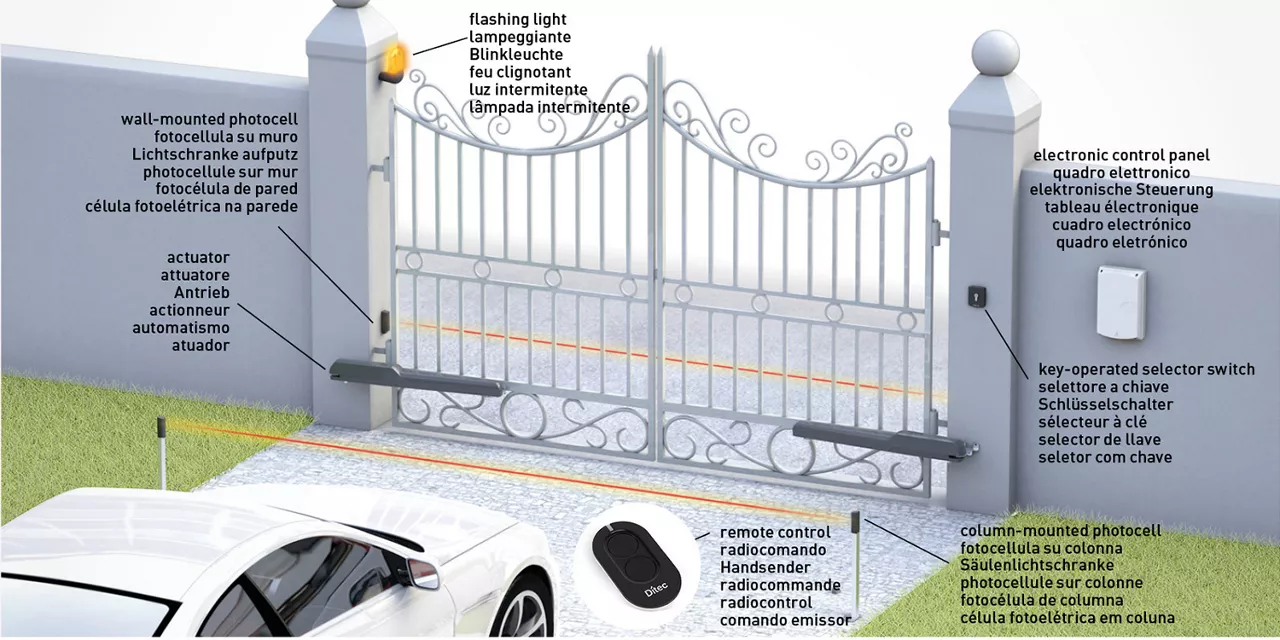

Portones Industriales Pesados Ideal para automatizar accesos exigentes utilizando motores Ditec de alta capacidad como el PWR50H, soportando picos de 12 A sin sobrecalentamientos.
-
Condominios Ecológicos Gracias a su tecnología GREEN Mode y su capacidad híbrida para conectar paneles solares, es la opción perfecta para complejos muy enfocados en la eficiencia energética.
-
Zonas de Clima Severo El sistema interno NIO permite que la tarjeta y los automatismos conectados sigan operando de forma confiable en temperaturas extremadamente frías de hasta -35°C.
-
Sistemas con Alta Supervisión Su función de registro de eventos ampliado en la tarjeta MicroSD permite a los técnicos administradores de mantenimiento realizar diagnósticos profundos mediante un software para PC.
Información Técnica y Funcionalidad del Producto

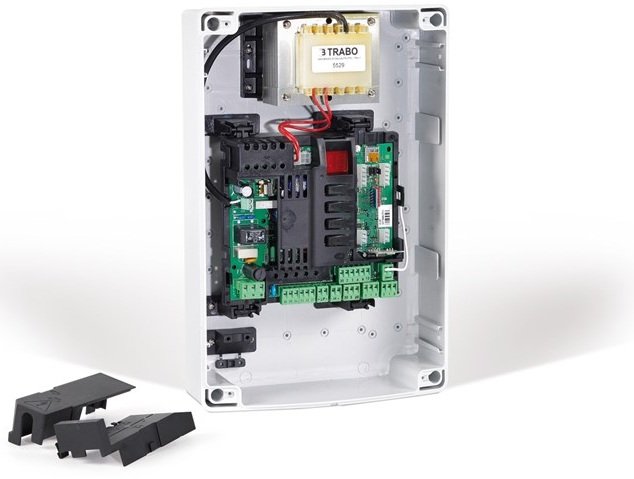

La funcionalidad técnica detallada de la LCU40H se distingue desde el inicio por su arquitectura estructural desmontable, lo que permite extraer completamente la tarjeta electrónica para realizar el conexionado de forma cómoda o insertar el pack de baterías de respaldo directamente en la parte posterior del chasis protector. Para operar correctamente, el sistema requiere una conexión primaria a la red comercial de 230 Vca a 50/60 Hz, transformando y distribuyendo esta tensión inteligentemente para poder alimentar simultáneamente a 1 o 2 motores batientes trabajando a 24 Vcc. Esta potencia dedicada de alto amperaje (hasta 12 A por salida) le permite al sistema mover con mucha soltura la gama más pesada de la marca, incluyendo modelos potentes como el CUBIC o el DOR, sin perder jamás el torque durante la fase de aceleración o apertura. En paralelo, la tarjeta mantiene un flujo constante de 24 Vcc a 0,5 A para nutrir los accesorios obligatorios de seguridad periférica y las electrocerraduras, asegurando un trabajo perfecto. Su panel frontal dispone de botones para calibrar en gran detalle las fuerzas de frenada y las rutinas de Soft Start. Además, su diseño certificado oficialmente por TÜV Rheinland corrobora su altísima calidad constructiva para proyectos exigentes. Toda esta electrónica se encuentra resguardada herméticamente bajo una carcasa robusta con un nivel de protección ambiental clasificado como IP55.
El módulo digital de comunicaciones de la tarjeta está altamente preparado para los retos del futuro de la automatización industrial inteligente y permanentemente conectada de forma remota. El chasis viene provisto de base con un receptor de radio que opera en 433 MHz, que el técnico instalador puede sustituir de forma rápida por uno de 868 MHz si la obra presenta ruidos o gran saturación electromagnética. Más allá del control tradicional por radio, el cuadro tiene terminales electrónicos listos para conectar dispositivos Bluetooth que integran novedosos sistemas como Entrematic Smart Connect y el Secure Virtual Access (SVA). Estas adiciones tecnológicas permiten a los usuarios finales operar la pesada puerta desde su smartphone vía Wi-Fi, asignar credenciales temporales gestionadas por franjas horarias configurables y hasta lograr integrar video HD de las cámaras. Para garantizar un diagnóstico preventivo certero, el equipo escribe continuamente toda la telemetría operativa y el registro de alarmas en su memoria MicroSD incorporada. El personal de soporte técnico puede luego exportar fácilmente estos valiosos registros a un ordenador personal y utilizar el programa SW Amigo para generar gráficos muy detallados. Es, indiscutiblemente, la central de control definitiva para accesos y peajes de alta envergadura
Soporte técnico
Asistencia post-venta
Garantía oficial
Calidad 100% garantizada
Pago 100% seguro
Compra con confianza aquí
Profesionales avalados
Equipo técnico certificado
Especificaciones técnicas detalladas
-
Alimentación y Motores El sistema procesa 230 Vca a 50/60 Hz de la red, convirtiéndolo para alimentar de forma estable 1 o 2 motores batientes de 24 Vcc tolerando un consumo máximo de 12 A.
-
Certificación Internacional A diferencia de modelos básicos residenciales, la LCU40H posee el prestigioso certificado TÜV Rheinland, avalando su uso seguro bajo la norma EN ISO 13849-1/2.
-
Dimensiones y Aislamiento El gabinete protector plástico posee unas medidas de 238 mm de ancho, 357 mm de alto y 120 mm de profundidad, logrando mantener un grado de protección externa IP55.
-
Registro de Telemetría Dispone de una ranura incorporada para una tarjeta MicroSD que permite el almacenamiento ampliado de eventos y errores, analizados luego mediante el SW Amigo.
-
Gestión Térmica Activa El cuadro está diseñado para tolerar temperaturas de -20°C a +55°C en operaciones normales, bajando hasta los gélidos -35°C si el sistema anticongelación NIO es encendido.
Preguntas Frecuentes
¿Cuál es la principal diferencia técnica entre la tarjeta LCU30H y este modelo LCU40H?
La diferencia radica principalmente en la máxima capacidad de potencia, en su compatibilidad directa y en la función del registro de datos. La placa LCU40H soporta motores que exigen hasta 12 A, mientras que la 30H se limita a la mitad. Además, la versión 40H es la única recomendada para la línea pesada (PWR50H, CUBIC), posee la función ecológica GREEN Mode preinstalada y cuenta con acceso MicroSD para un diagnóstico exhaustivo.
¿Puedo instalar paneles solares ecológicos para que funcione siempre el portón?
Sí, es uno de los grandes atributos del equipo, ya que la tarjeta está dotada con tecnología híbrida inteligente para optimizar todos los recursos. Utilizando un controlador opcional de energía, el sistema puede gestionar baterías externas que son recargadas directamente por paneles solares. Esto te brinda la fantástica posibilidad de crear una instalación de acceso que funciona en modo autónomo sin requerir energía de red.
¿La tarjeta consume mucha luz si el portón de la casa está cerrado casi todo el día?
No hay de qué preocuparse, este equipo cuenta nativamente con la función GREEN Mode orientada al ahorro energético. Dado que las cancelas suelen estar en reposo el 90% del tiempo operativo, este modo restringe componentes inactivos y reduce el consumo eléctrico en standby a valores inferiores a 1 W. Esto te garantiza una disminución inmediata y cuantificable en el pago mensual de la factura de energía eléctrica.
¿Qué pasa si el portón choca contra la defensa de un auto, se daña el motorreductor?
La seguridad es impecable en este sistema gracias a su tecnología de encoder virtual que monitorea la fuerza de impacto de forma ininterrumpida. Ante la presencia repentina e inesperada de un obstáculo duro, la placa garantiza una detección absolutamente inmediata para detener el motor. Seguidamente, el equipo invierte el movimiento de los brazos mecánicos para liberar el espacio, protegiendo tanto a los vehículos como al motor de sufrir averías.
