Columna para Fotocelda AXP2
— Talanqueras vehiculares
Soluciones de Seguridad con la Columna para Fotocelda AXP2

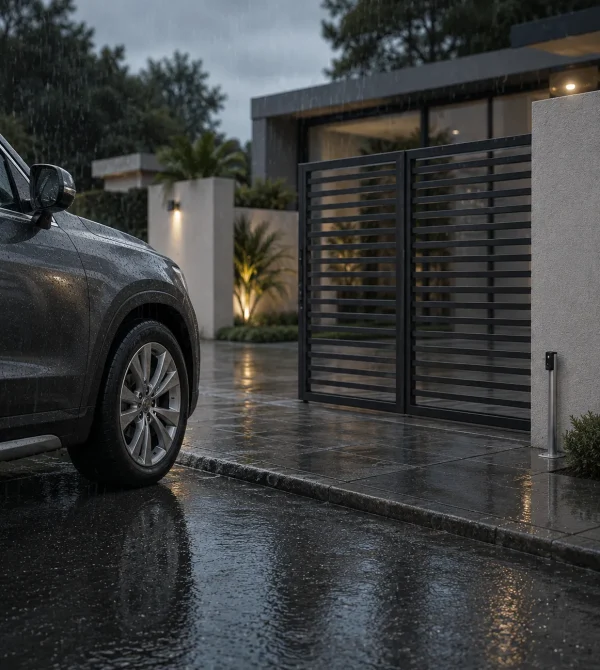

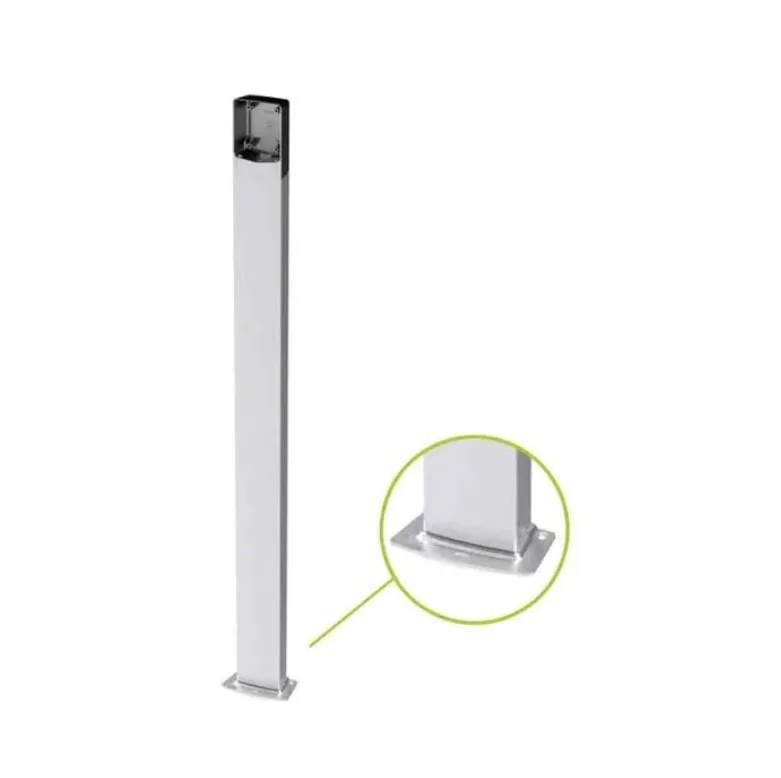

La columna dedicada para fotocélulas AXP2 facilita la instalación de sistemas de seguridad en puertas y cancelas motorizadas. Su estructura permite alinear perfectamente el transmisor y el receptor en el eje óptico requerido. Es un accesorio fundamental para garantizar el correcto funcionamiento del dispositivo.

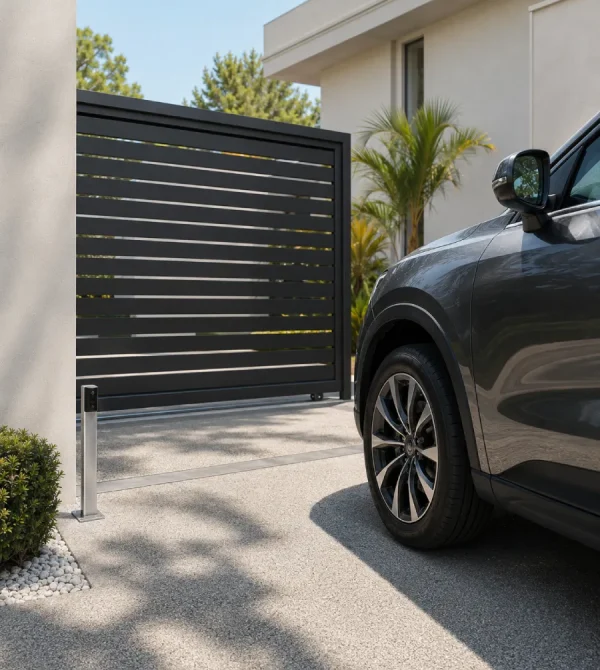

Este soporte está diseñado para entornos donde la fijación directa a la pared no es viable o conveniente. Permite instalar las fotocélulas de manera profesional, asegurando la protección de áreas de peligro en la infraestructura. La columna brinda la estabilidad necesaria para que la fotocélula opere óptimamente en cualquier acceso.
-
Fácil alineación del receptor y transmisor.
-
Alternativa ideal a la fijación de pared.
-
Soporte robusto para entornos de accesos.
-
Compatibilidad total con fotocélulas AXP2.
— Barreras Vehiculares Ditec
Máxima Protección y Control Preciso para sus Accesos
La correcta implementación de las fotocélulas utilizando sus pilares dedicados evita zonas de aplastamiento y cizallamiento en el área de paso. Este sistema puede configurarse tanto como un dispositivo de seguridad continuo o como un eficiente dispositivo de mando para el motor. Al usar estas columnas, se garantiza que los equipos mantengan su rango de operación de hasta 30 metros de manera estable. Es la solución definitiva para mantener el control total del acceso vehicular y peatonal sin interrupciones. Su diseño asegura que la señal no se pierda incluso en instalaciones complejas o de alto flujo vehicular.
Alimentación requerida
24 V /~
Grado de protección
IP44
Alcance máximo
30 m
Absorción máxima
50 mA
Las fotocélulas AXP2, instaladas en sus respectivas columnas, ofrecen una solución integral para la seguridad en automatismos de puertas y cancelas. Vienen configuradas de fábrica con un alcance estándar de 10 metros, ideal para entradas convencionales y de tamaño moderado. Sin embargo, el equipo permite modificar sus ajustes internos mediante el jumper JP1 para extender esta capacidad notablemente. Al configurarlo en modo OFF, el alcance operativo se expande hasta los 30 metros para cubrir accesos industriales amplios. Esta versatilidad convierte al sistema en una opción escalable para diferentes tipos de infraestructuras motorizadas.
El diseño de este sistema contempla la posibilidad de operar bajo condiciones ambientales rigurosas y temperaturas altamente variables. Los equipos electrónicos de la fotocélula soportan un rango térmico que va desde los -20°C hasta los +55°C sin presentar fallos. Además, cuentan con un grado de protección IP44, lo que asegura su resistencia frente a elementos externos típicos del entorno. Las columnas proporcionan el soporte físico necesario para mantener esta integridad a lo largo de toda su vida útil. Se recomienda limpiar las superficies externas periódicamente para asegurar que el eje óptico funcione correctamente.
Además de su función principal de seguridad, este conjunto puede ser adaptado para operar como un dispositivo de comando directo. Modificando las conexiones internas, el contacto normalmente cerrado se transforma para enviar señales de apertura o paso a paso. Si la instalación requiere dos pares de fotocélulas, las columnas facilitan la separación mínima de 500 mm para evitar interferencias. El mantenimiento ordinario es sumamente sencillo y solo requiere comprobaciones semestrales para verificar la detección y el bloqueo. Todo esto asegura un flujo vehicular controlado, seguro y totalmente adaptado a las normativas de seguridad actuales en la industria.
— Aplicaciones
Principales Aplicaciones y Usos del Sistema AXP2
-

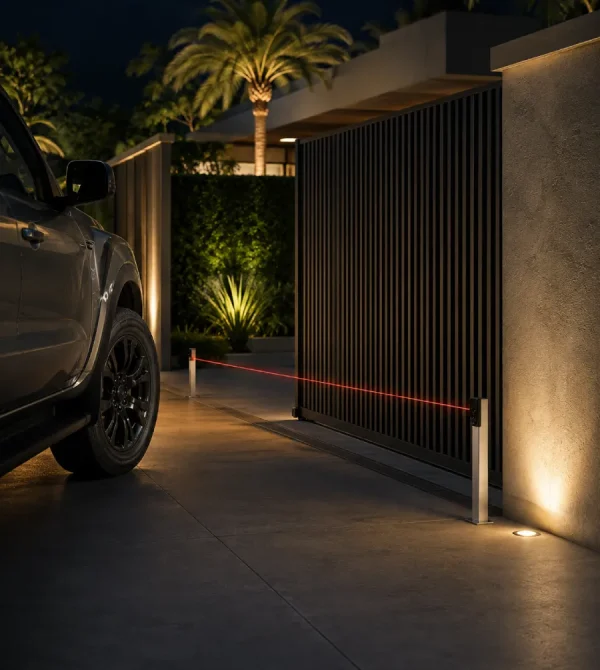

Protección contra aplastamiento Las fotocélulas evitan accidentes en zonas de peligro al detener la puerta motorizada inmediatamente si se interrumpe el haz luminoso.
-
Comando de apertura Mediante una configuración específica del circuito, el dispositivo puede actuar como un mando directo para abrir o accionar la cancela.
-
Gestión de accesos anchos Su capacidad de extender el alcance hasta los 30 metros permite asegurar entradas industriales de grandes dimensiones muy fácilmente.
-
Sistemas de doble barrera La instalación cruzada con una separación de 500 mm permite utilizar dos pares de equipos en la misma entrada sin sufrir interferencias.
Información Técnica y Funcionalidad del Producto
A nivel técnico, el sistema de fotocélulas AXP2 requiere una fuente de alimentación estándar de 24 V /~ para operar de manera óptima. Su eficiencia energética es destacable, ya que presenta una absorción máxima de tan solo 50 mA durante su funcionamiento continuo. El equipo incluye un relé con salida de contacto normalmente cerrado (N.C.) clasificado operativamente para 24 V /~ a 1 A. Para asegurar que la instalación sea exitosa, es indispensable alinear ópticamente el transmisor y el receptor de forma precisa. Durante las pruebas de funcionamiento, se utiliza un filtro de atenuación que simula condiciones ambientales adversas para el sensor. Esto garantiza que el relé conmute adecuadamente, emitiendo una señal sonora y encendiendo el LED de alerta del receptor RX. Una vez finalizadas estas comprobaciones de seguridad, el filtro debe ser retirado por completo para el uso normal del dispositivo.
La funcionalidad del producto destaca por su enorme flexibilidad en instalaciones de alta complejidad estructural y normativas estrictas. Cuando se emplea como dispositivo de mando, se debe realizar un pequeño corte en la pista de soldadura del equipo receptor. Posteriormente, se puentean con estaño los puntos específicos para transformar el contacto y conectarlo a los bornes de apertura. El fabricante exige que todo el proceso de instalación sea realizado exclusivamente por personal profesionalmente competente y capacitado. Un correcto mantenimiento semestral exige mantener las lentes impecables y realizar constantes pruebas de corte del haz de luz. Este procedimiento asegura que el portón motorizado bloquee su movimiento o inicie su reapertura de manera veloz e inmediata. Finalmente, todos los materiales plásticos y de embalaje deben ser gestionados de acuerdo con las normativas de cuidado medioambiental.
Soporte técnico
Asistencia post-venta
Garantía oficial
Calidad 100% garantizada
Pago 100% seguro
Compra con confianza aquí
Profesionales avalados
Equipo técnico certificado
Especificaciones técnicas detalladas
-
Voltaje de Alimentación El equipo requiere un suministro de energía de 24 V /~ para garantizar un rendimiento óptimo, estable y continuo sin caídas.
-
Rango de Temperatura Operativa Diseñado para resistir condiciones climáticas adversas, funcionando perfectamente en temperaturas desde los -20° C hasta los +55° C.
-
Alcance Ajustable Viene con 10 metros por defecto, pero al configurar el jumper JP1 se puede extender fácilmente hasta los 30 metros máximos.
-
Clasificación de Protección Cuenta con certificación IP44, lo que indica su enorme resistencia frente al ingreso de partículas sólidas y salpicaduras de agua.
-
Consumo de Corriente Posee un diseño de alta eficiencia energética que registra una absorción máxima de corriente de apenas 50 mA durante su operación.
Preguntas Frecuentes
¿Cuál es la distancia máxima que pueden cubrir las fotocélulas instaladas?
Estos dispositivos vienen configurados de fábrica para cubrir un alcance estándar de aproximadamente 10 metros en condiciones normales. Sin embargo, si su entrada es más ancha, el sistema permite aumentar este rango hasta un máximo comprobado de 30 metros. Para lograr este incremento de distancia, el instalador simplemente debe configurar el jumper interno JP1 en la posición de OFF. Este ajuste se realiza directamente en la placa del receptor RX antes de finalizar por completo la instalación física del equipo. Es una solución ideal para cubrir portones de dimensiones industriales sin comprometer de ninguna manera la velocidad de respuesta.
¿Puedo instalar más de un par de fotocélulas en el mismo acceso?
Sí, es completamente posible instalar dos pares de dispositivos en la misma entrada vehicular para maximizar los niveles de seguridad. Para que esta configuración funcione correctamente y se eviten interferencias cruzadas entre los equipos, hay que seguir una regla clave. El receptor y el transmisor del segundo par deben instalarse de forma invertida con respecto a la posición de la primera pareja. Adicionalmente, es obligatorio mantener una distancia mínima de separación de al menos 500 mm entre los rayos infrarrojos emitidos. De esta manera, se garantiza que cada receptor lea únicamente la señal emitida por su transmisor correspondiente sin generar confusiones.
¿Qué mantenimiento requieren las fotocélulas para funcionar correctamente?
El fabricante recomienda implementar un plan de mantenimiento ordinario que debe llevarse a cabo estrictamente cada seis meses sin falta. La tarea principal consiste en limpiar cuidadosamente las superficies externas tanto de la unidad del receptor RX como del transmisor TX. La acumulación de polvo o suciedad en estas lentes puede atenuar gravemente el haz luminoso y generar falsas detecciones diarias. También se debe realizar una prueba práctica interrumpiendo el rayo para verificar que el LED indicador del receptor se encienda. Al hacer esto, el sistema automatizado debe reaccionar inmediatamente, ya sea deteniendo su marcha o iniciando la reapertura veloz.
¿El equipo resiste la instalación continua en ambientes exteriores?
Sí, este sistema de fotocélulas está diseñado y construido con un grado de protección certificado internacionalmente bajo la norma IP44. Esta característica técnica asegura que los componentes internos estén protegidos contra el polvo y las salpicaduras de agua cotidianas. Además, la placa electrónica está preparada para soportar fluctuaciones de temperatura extremas que van desde los -20° C hasta los +55° C. Para asegurar esta durabilidad en el tiempo, es fundamental que la instalación sea realizada por personal técnico profesionalmente competente. Las columnas dedicadas también aportan un grado extra de estabilidad física para proteger los delicados equipos en los accesos vehiculares.
